Jõuülekande ketiratas ANSI 50
Jõuülekande ketiratas ANSI 50 on mehaanilistes jõuülekandesüsteemides tavaliselt kasutatav ketiratas. See on ette nähtud pöördemomendi ja pöörlemise edastamiseks võllide vahel keti abil. ANSI (American National Standards Institute) 50 standard viitab keti sammule – kaugusele ketis külgnevate rullide keskjoonte vahel. ANSI 50 puhul on samm 15,875 mm (0,625 tolli).
Jõuülekande ketiratas ANSI 50 on saadaval erinevates suurustes, erineva hammaste arvu ja ava suurusega. Hammaste arv määrab veo- ja veovõllide vahelise kiiruse suhte, samas kui ava suurus määrab võlli läbimõõdu, millele hammasratta saab paigaldada. Ketirattal võivad olla ka võtmeavad või kinnituskruvid, et vältida selle libisemist või võllil pöörlemist.
Jõuülekandeks keti ja ketiratta süsteemi kasutamise üks eeliseid on selle võime taluda nihkeid ja lööke. Kett võib kergelt venitada või kokku suruda, et kompenseerida väiksemaid nihkeid veo- ja veovõllide vahel, samas kui muud tüüpi jõuülekandesüsteemid, nagu rihmad või hammasrattad, ei pruugi selliseid kõrvalekaldeid taluda. Kett on samuti võimeline neelama löökkoormusi, mis võivad tekkida süsteemi äkilise kiirenduse või aeglustamise tõttu.
Toote parameetrid
 |
50 | ||||||||||
| MÄRGE | mm | ||||||||||
| Pitch | 15.875 | ||||||||||
| Rull Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Mõõdud: mm | |||||||||||
| Hambad | OD | P.C.D | Igavus:d | B-tüüpi Simplex | B-tüüpi dupleks | Materjal | |||||
| Rummu | Kaal kg |
Igavus:d | Rummu | Kaal kg |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |

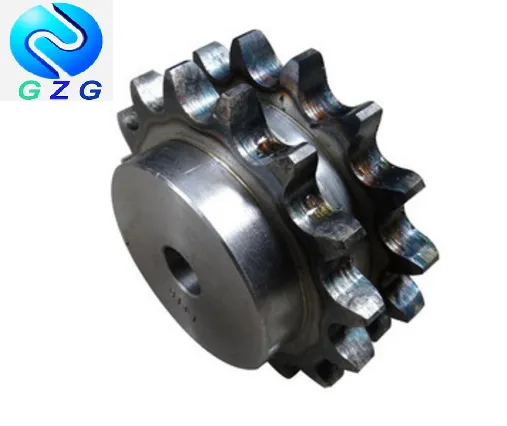

Toote pilt
Jõuülekande ketiratta ANSI 50 õige töö tagamiseks ja eluea pikendamiseks on oluline valida rakenduse jaoks õige suurus ja tüüp kett ja ketiratas, samuti säilitada õige pinge ja määrimine. Liiga suur pinge võib põhjustada laagrite enneaegset kulumist ja koormust, samas kui liiga väike pinge võib põhjustada keti libisemise või hammaste hüppamise. Õige määrimine vähendab hõõrdumist ja kulumist ning aitab vältida ka roostet ja korrosiooni.
